解決方案概述

Bentley 垃圾焚燒及余熱發電解決方案針對余熱發電行業的需求，提出了余熱發電行業三維數字化工廠解決方案，為“垃圾焚燒 / 余熱發電”相關行業用戶提供了覆蓋全生命周期的解決方案。在余熱發電項目的協同設計中，體現出模塊化和精細化設計的設計要求，通過以下內容實現總體設計目標：

• 全專業內容設計，涵蓋項目所有參與專業，土建、結構、管道、設備、暖通、電纜橋架等等，無遺漏，無死角；

• 精確統計材料，例如裝置性材料精確到螺栓、螺母、墊片的個數等等，目的是讓建設方對施工造價有個精確的控制；

• 直接生成圖紙，包括各專業布置圖、管道軸測圖、施工圖等等；

• 零碰撞布置，參與布置的各個專業、各個模塊無碰撞、無干涉，避免返工等增加造價的現象發生；

• 精確控制工程量和工程造價；

• 設計管理的精細化。設計院在設計過程中存在各種設計接口。例如，對外，設計院存在接受 EPC 總承包方的管理，存在和主、輔機設備廠家的設計接口；對內，存在各專業之間的設計接口。這些接口之間要做到無縫拼接，其配合和管理也要精細化，要借助強大的協同平臺來實現接口之間的無縫連接。

Bentley 提供了基于全生命周期的 BIM 解決方案，通過工程內容創建平臺 MicroStaiton、工程內容的管理平臺 ProjectWise、工程信息的運維平臺 AssetWise 實現整個生命周期的管理。涵蓋了數據的創建、校核、利用、組織等整個流程。

Bentley 垃圾焚燒及余熱發電解決方案還可以結合最新的實景建模技術 ContextCapture，以及對各種點云設備、數據的支持，為垃圾焚燒及余熱發電設計項目的前期改造、環境勘測、施工過程監控及后期的運維需求提供了高效的技術手段，減少成本支出。結合 LumenRT 這樣電影級的快速渲染技術，可以將實景模型、數字模型及環境模型融合在一起。直觀地進行項目展示及溝通，提高設計過程及項目數字化移交的質量和效率。

主要應用模塊

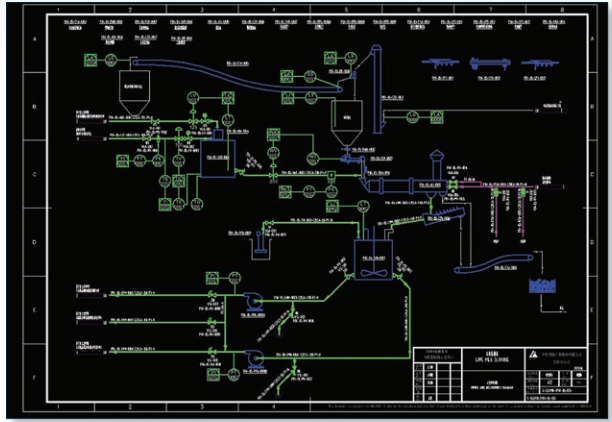

• OpenPlant PID：工藝流程設計，與三維信息模型智能聯動；

• OpenPlant Modeler：基于等級驅動的三維管道、設備設計系統；

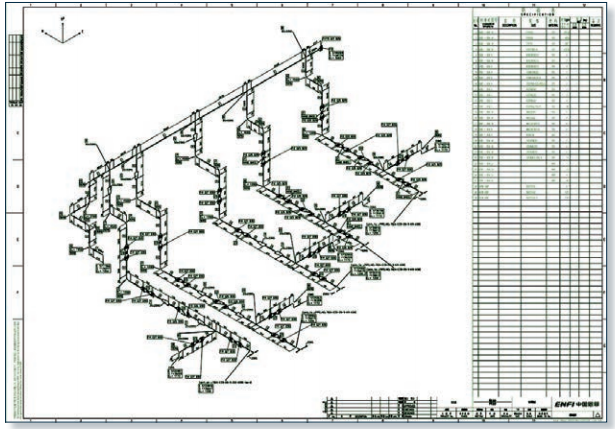

• OpenPlant Isometric Manager：自動抽取管道 ISO 圖系統；

• OpenPlant Orthographics Manager：全自動生成平立剖圖紙工具；

• OpenPlant Support Engineering：三維支吊架設計及裝配系統；

• Bentley Raceway and Cable Management：電纜橋架與電纜敷設系統，提供精確的橋架及電纜布置；

• OpenUtilties Substation：電氣設計的專業模塊，可以快速完成二維原理設計、三維布置設計；

• OpenPlant Electrical：基于 SubStation 平臺，是變電及發電設計中國工具包，包含三維模型布置、三維導線設計、廠用系統設計模塊等；

• OpenBuildings Designer：建筑系列設計模塊，包括建筑、結構、暖通、給排水，建筑電氣設計功能；

• ProStructures：鋼結構及混凝土詳細模型設計工具，提供加工級別的鋼結構詳圖及混凝土配筋；

• STAAD.Pro：結構有限元分析和設計；

• AutoPIPE：壓力管道分析計算工具；

• OpenRoads Designer：場地、道路及地下市政管道設計工具；

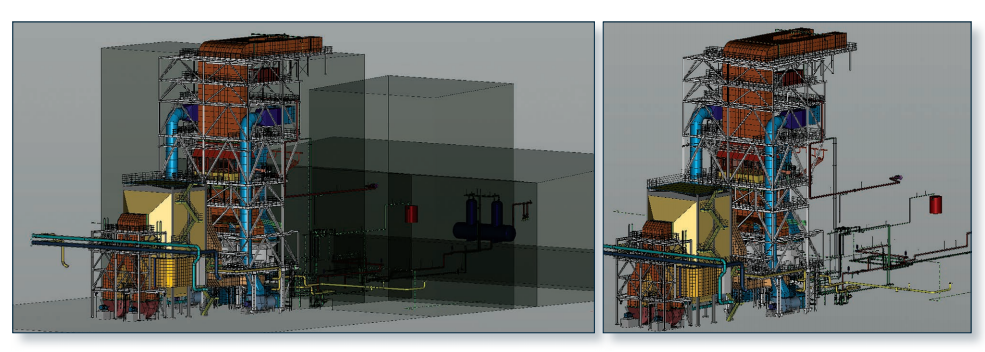

• Navigator：模型綜合與設計校審工具，提供碰撞檢測、渲染動畫、吊裝模擬、進度模擬等設計功能；

• ProjectWise：協同工作平臺，支持跨地域，多角色的協同工作環境；

• LumenRT：工程界電影級交互式即時渲染系統；

• ContextCapture：利用普通照片快速為各種類型的基礎設施，生成詳細三維模型；

• Synchro：施工進度計劃管理功能的可視化 4D 施工模擬軟件；

• AssetWise：資產運維管理系統，收集，分析和控制相關資產信息等。

優勢及收益

Bentley 垃圾焚燒及余熱發電行業解決方案通過專業齊全的設計工具和協同的工作環境，從優化工作流程，實施溝通設計數據的角度，提高用戶的工作效率。它的優勢和收益主要體現在如下幾個方面：

優勢：

• 針對不同專業的三維設計模塊，包括管道、設備、建筑、結構、總圖等等，且都基于統一的繪圖平臺——MicroStation，是基于同一個平臺，同一個模型，同一個數據架構的全專業數字化三維解決方案。

• 針對垃圾焚燒及余熱發電行業，我們的產品模塊幾乎能夠覆蓋項目工程設計過程中的全部專業。Bentley 三維協同設計解決方案中涉及的產品，都是針對不同專業應用特點專門研制的，更適合本專業的人員學習及使用。能夠保障不同專業的設計人員都能夠使用本專業熟悉的專業工具進行設計，而不是像其它解決那樣提供一個“包治百病”的通用模塊來解決所有的問題。

• Bentley 的各專業模塊提供的二三維同步工作流，能夠以工程領域用戶熟悉的二維的操作習慣和專業語言，在平面視圖（即設計人員習慣的二維方式）下，對后臺的三維數據進行操作的特點。在通常情況下，用戶僅僅只需要 2-3 天即可完成平臺轉換培訓，2 天可以完成專業模塊的培訓，也就是說對任何一個專業的專業設計人員，只需要一周左右即可掌握 Bentley 的軟件并開展工作。

• 以 ProjectWise 為平臺的強大的企業級協同與管理功能，基于三維模型的專業間設計配合，使得溝通效率大大提高。構建協同或并行三維設計環境，真正地形成使整個項目或產品的設計者能夠在統一的工作對象和目標中工作。可以使團隊成員能夠在一個集中、統一、可管理的環境下工作，隨時獲取所需的項目信息，進而能夠進一步明確項目成員的責任，提升項目團隊的工作效率及生產力。通過這個管理平臺，不僅可以將項目中所創造和累積的知識加以分類、儲存以及供項目團隊分享，而且可以作為以后企業進行知識管理的基礎。

• 通過全新的實景建模技術 ContextCapture，利用采集的準確現場數據，逆向建模，快速的指導改建項目及檢修空間檢查，可參與到整個的項目周期。

• 設計相關數據信息及能與 Project/P6 等進度管理軟件銜接，也可以直接導入 Bentley Synchro 4D 施工軟件中， 通過三維可視化進行快速的 4D 施工進度模擬及高效管理。

• 以 Bentley AssetWise 為平臺的工程數據全生命周期的運維管理系統，通過設計成果的數字化移交過程，提升設計數據在項目施工、運維等階段的增值效益。

收益：

• Bentley 垃圾焚燒及余熱發電解決方案能夠實現數字化全專業的三維協同設計。通過各專業間并行、協同工作，有效地共享項目資料，打破傳統的串行模式，提高設計質量和設計效率，給項目帶來效益。

• 為 EPC 總承包精確控制工程量創造條件。從三維模型中，可以自動統計材料和工程量，方便與工程量控制目標進行對比。圖紙上的材料及零部件清單直接從三維設計模型準確提取，避免人為統計計算的差錯，節約人力，提高效率，給材料采購訂貨提供準確、可靠的依據。

• 工程各專業數字化設計基于統一的協同管理平臺ProjectWise，使得各專業的配合便捷高效，有效節約了人工成本和時間成本，人工時的節省也節約了整個項目的投資成本。

• 通過設計成果的數字化移交過程，提升設計數據在項目施工、運維等階段的增值效益。例如三維設計模型中管道布置都是準確的、三維可視化的，施工單位可以更好的理解設計意圖；PAD 移動終端可在施工現場用于展示管道施工細節；也可以將管路模型打印成 3D pdf 文件來指導施工單位進行管道安裝。

• 通過項目專業數據庫設計的標準性及唯一性，專業間的實時更新減少了溝通過程的反復，準確的材料統計清單提高了設計質量，設計過程中的碰撞校核減少了施工變更，可視化校審提高校審效率、減少校審工作量、提高校審管理水平。同時標準化的實施流程也提高了設計的專業性，使數字化設計成果能夠有效的應用于設計過程的專業分析和后續的施工及運維中。

• 三維圖更明確地表明了各個專業之間的界面和連接關系，因而大量減少了因專業配合問題所引起的碰撞和錯位問題帶來的返工。國外統計資料表明，不采用三維設計的工程，返工率可占工程總人工時的 12%，而采用三維設計，返工工時可減少到 2%。

• 設計相關數據信息能與 Project/P6 等進度管理軟件銜接，通過定制的平臺間接口，將進度管理軟件的工程建設進度（即時間軸）導入到三維漫游平臺中，形成具有可視化施工管理能力的四維工程管理平臺，能根據施工管理的要求，在工程模型上實時動態地查看計劃與工程實際進度，實時地對施工進行調整，科學地調整和控制工程的施工進度。

• 通過全新的三維數字化設計，更能提升市場的競爭力。以及逼真的三維方案效果展示，也能提升項目的中標率，贏得更多的業務。

工作流程

三維協同設計實施是一個系統工程，各個專業之間具有頻繁的數據交互，在設計過程中，各個設計專業間的配合十分密切，各專業設計成果共享程度要求較高。因而在實施的過程當中，需要進行有效地資源組織、合理的任務拆分和分工、規范化的協同工作等，在項目過程當中設計人員需要遵循相關規定，這些將對項目效率和質量產生影響。通過明確項目團隊在三維設計過程當中的職能，遵循相關項目規定，專業之間有效地配合，三維設計解決方案將為客戶帶來最大的價值。

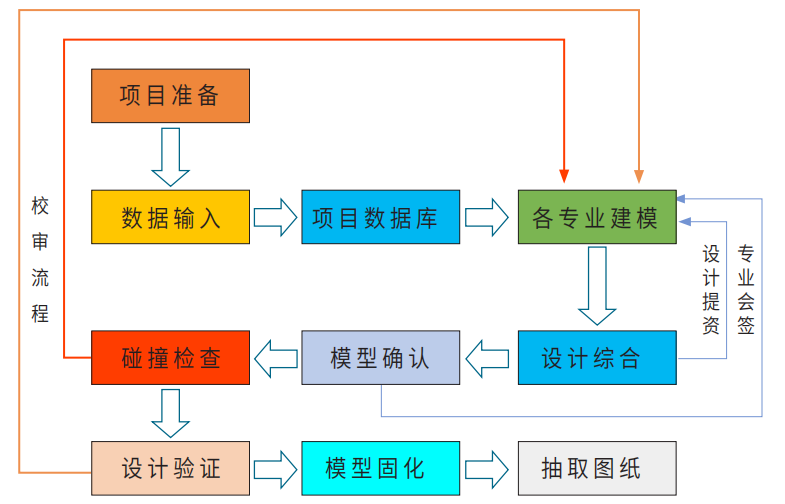

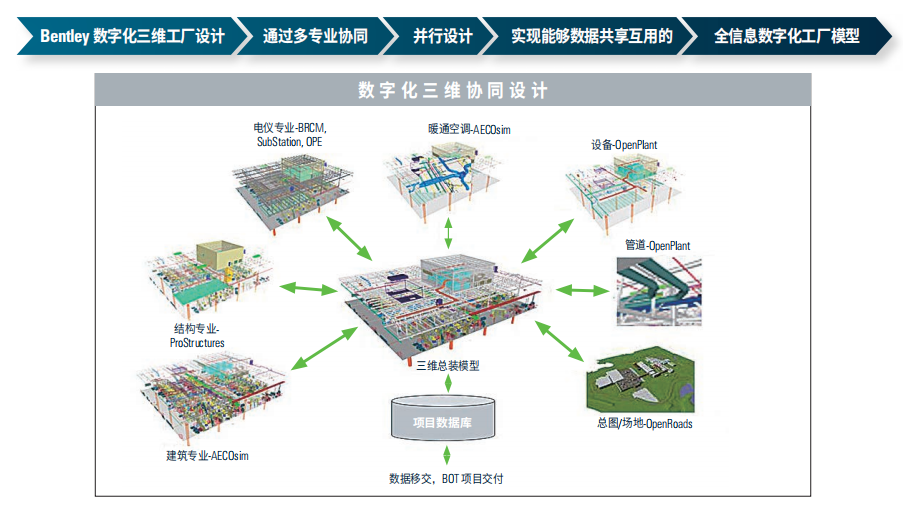

三維設計流程簡圖

解決方案軟件模塊

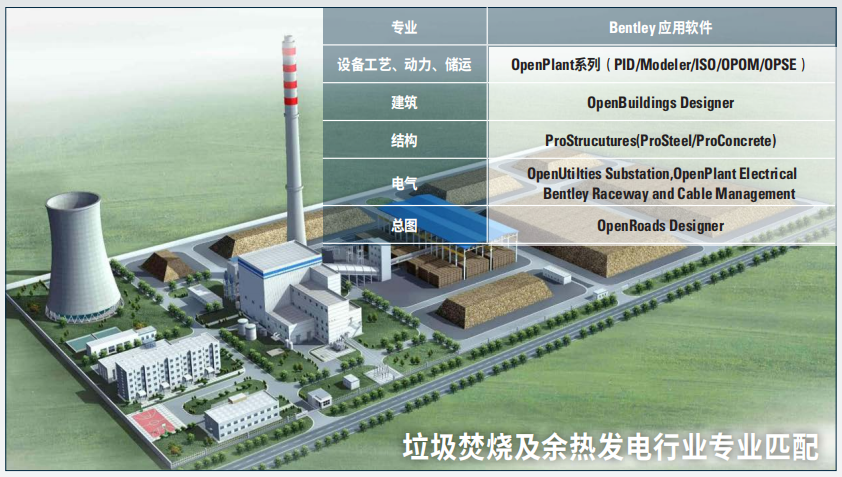

一.工藝設計產品系列：OpenPlant 系列產品工具

（PID, Modeler, Isometric Manager, Orthographics Manager, Support Engineering）

1. 智能工廠設計與自動化的可交付成果

工藝流程設計可以快速創建智能工廠設計使用管道與閥門和儀表圖元及接線，和設備驗證項目管道規格。三維工廠模型建立基于元件庫和等級庫，能自動生成施工交付文件如管道軸測圖，平立剖圖和支吊架詳圖。通過統一管理和優化對最終交付圖紙達到最小化的手動修改。

2. 靈活性，多專業設計

OpenPlant 允許你利用一組通用的軟件在三維建模，生成工藝管道和儀表原理圖，創建廠區平立剖圖和管道軸測圖，同樣還有支吊架詳圖設計和裝配。你可以使用設計工具在一個獨立的環境中運行或是部署在全球各地辦公，這樣你就可以在你需要的時候隨時訪問到它們。增加項目團隊合作的環境，允許團隊在線或離線的不同形式一起工作。

3. 數據的一致性和精確性

OpenPlant 方便維護最終的 P&ID 和 3D 模型在施工安裝，運維階段的實時更新。提供豐富的工程數據在整個項目生命周期中包含組件標記信息的智能軸測圖，包括元件的標簽信息、位號，制造項目代碼和材料等。

4. 與其他軟件的互操作性

與其他產品的互操作性上包括 Bentley 的結構產品 ProStructure 和電氣產品BRCM，以及通過 ProjectWise 允許在多專業在工廠中更多有效地進行協同設計。利用 OpenPlant 的靈活的軟件環境部署，通過軟件使用 ISO 15926 和 iModels 開放數據模型也可以實現與第三方軟件數據模型的互通。

5. 項目有效的管理能力

通過訪問控制管理、狀態跟蹤、有效的數據交換來驅動項目團隊的高效性。嚴格控制所有可交付工作內容，不管是通過文件還是組件管理整個項目工作。其可見性還可以在整個工廠設計中通過創建項目范圍的報告迅速生成。

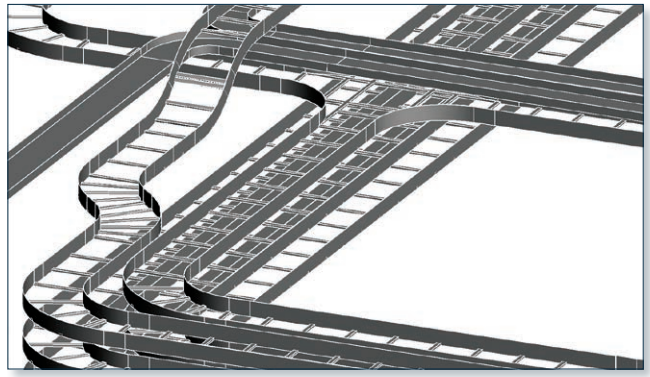

二. 電儀專業橋架設計工具 Bentley Raceway and Cable Managerment (BRCM)

BRCM 可同時設計橋架和電纜系統。BRCM 是第一個也是唯一一個集成布置，走線，材料統計的系統，可節省時間和降低成本。可利用概念設計和詳細設計的自動設計流程快速跟蹤下一個項目。通過使用智能三維模型來減少碰撞，確保間距，并且得到準確的偏移來防止工程建設延期。

1.滿足通信，控制，電力電纜敷設的需求

• BRCM 的概念設計模塊支持項目計劃階段材料和空間預估；

• BRCM 的詳細設計模塊可精確布置 3D 橋架、埋管、電纜溝；

• 自動電纜敷設模塊可準確計算電纜長度，重量以及容積率；

• 自動計算，并且通過三維模型可準確剖切二維圖紙，可減少錯誤；

• 跟其他設計模型互相參考可協同設計并減少錯誤率。。

2.OpenUtilties Substation / OpenPlant Electrical 變電及發電設計中國工具包

• 能夠繪制供電簡圖，進行短路電流計算；

• 快速創建主接線原理接線圖；

• 創建 3D 變電站設備布置圖；

• 使用 3D 導線設計模塊進行導線設計；

• 使用導線拉力計算模塊進行導線及架構受力分析，生成導線安裝報表，指導施工；

• 使用過電壓保護模塊完成防雷和接地設計部分；

• 在三維信息模型的基礎上，通過切圖操作獲得各種平斷面圖；

• 使用二次保護設計模塊進行發變電組保護設計；

• 使用廠用設計模塊完成廠用一次設計；

• 使用廠用二次設計模塊完成廠用二次設計；

• 生成各種工程報表。

三.建筑專業設計工具 OpenBuildings Designer(OBD)

1. 提高協作能力

OpenBuildngs Designer 建筑設計是一個多專業組合的專業協同設計軟件，這其中包含了建筑設計結構、建筑暖通、建筑電氣等模塊在設計流程和實踐中，這使得構建團隊改善和促進合作的方式通過在一個統一的設計環境共享的一組工具和工作流，使解決問題更加容易。

2. 在轉移信息和修訂過程中減少浪費的時間

由于 OBD 的互操作性和可伸縮性，可以集成內容的大小、類型、或格式。用更少的時間花在修訂和轉移信息上和用更多的時間花在設計上，它不僅能夠支持小型項目，也能夠運行大型項目，所以你可以將你的模型用在你需要的場合上。

3. 通知設計與決策

自動生成信息豐富的可交付的成果，從中反映了建筑師最新的設計信息，你可以清楚地溝通設計意圖。通過交付標準化的驅動方式，可交付的成果與強大的可視化功能相結合，可以快速識別有效的模型信息而不是工作信息，這樣你就可以做出最好的設計決策。

4. 能夠更快的應對客戶的需求

OBD 提供強大的設計建模環境，對于復雜的幾何建模都能夠勝任。此外，OBD 具備異形體快速建模的能力，從方案設計模型到詳細設計模型，都可以輕松應對，幫助設計人員應對各種可能遇到的情況。

5. 依據建筑性能評估實際能耗

OpenBuildings Designer 可以幫助您評估實際的建筑能耗并據此生成逼真的可視化效果。通過多種建模及場景模擬，探索并確定最明智的設計方案?？梢酝瓿扇展飧叨?、斜度、照度及陰影的分析，并可以依據碰撞檢查功能解決實際的建模沖突問題。

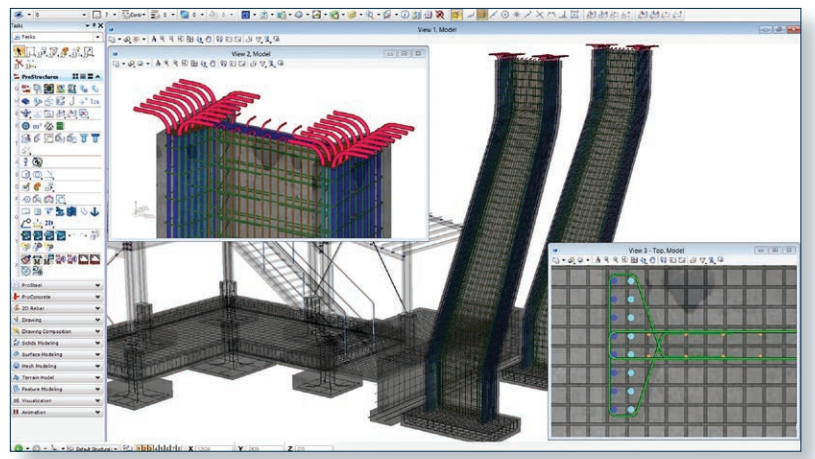

四.結構專業設計工具 Prostructures（Proconcrete/Prosteel）

Proconcrete:

1. 減少生產時間：靈活和用戶友好的三維建模鋼筋混凝土結構，開放式的工作環境。準確的項目設計生產減少錯誤和遺漏，因此減少生產時間?？焖?、方便和靈活的建模和強大的功能，模型任何鋼筋混凝土精度可達到 100% 的形狀參數。當具體改變尺寸，鋼筋按要求自動調節。

2. 提高效率：在用戶預定義的三步過程中簡化繪圖標準。利用MicroStation 技術“動態查看”，你的團隊可以很容易為計劃、章節、細節和立面生成 2D 繪圖輸出。你可以清楚地傳達設計意圖，提高效率，并通過這個簡單的完成“錯誤最小化”的工作。

3. 提高準確性：報告，進度，工程量是基于模板，很容易定制公司或項目標準。減少因數量不準確而造成的風險。

4. 材料表直接鏈接到三維模型，因此材料清單是準確且可靠的。

5. 準確的數據共享：與其他專業共享項目信息，并允許在多環境的情況下，最小化后的數據通過結構數據精確共享到整個項目團隊。

ProSteel：

1. 減少生產時間：ProSteel 業界領先的鋼結構建模能力提供了一個靈活的，開放的、用戶友好的三維建模環境。它還包括參數化建模能力，以產生準確的項目設計順序減少錯誤和遺漏，從而減少生產時間。快速、方便、靈活和強大的建模功能標，準鋼目錄提供方便用戶定制，參數化建立常見的物體如鋼樓梯、欄桿和梯子。

2. 提高效率：基于 3D 模型，可以自動創建精確的 2D 文件，如輸出圖紙和材料清單，使您和您的團隊提高效率。每一個梁和列的個人圖紙輸出和包括從所有方面（頂部，側面）直接連接到 3D 模型的意見。

3. 提供最佳方案選項：幾乎所有的東西都可以定制形狀、材料的描述，包括對信息元素輸出多種樣式的材料清單（BOM）和數據庫。這使得 ProSteel 非常靈活開放的能力以滿足產品個人的要求。此外，在詳細設計階段之前，工程師可以調查多種方案，并提出最經濟的選擇給客戶。

4. 降低風險：對于文檔和構件通過動態版本更新和狀態管理提升質量控制，并自動更新屬性狀態到整體項目文檔和管控版本，能在設計決策階段降低并規避風險。

5. 項目組間數據的準確共享：通過三維結構模型能夠與結構分析模型和設計應用軟件的交互，從 Bentley 的 RAM 和 STAAD 導入到 Revit 和 Tekla。ProSteel 可以生成發布到數控機床的文件，制造業使用這種工藝通過使用計算機來控制機床，用于制造加工。此外，你可以用 iModel, ABD 和 IFC 格式，SketchUp 文件，DWG 文件來進行數據交互。

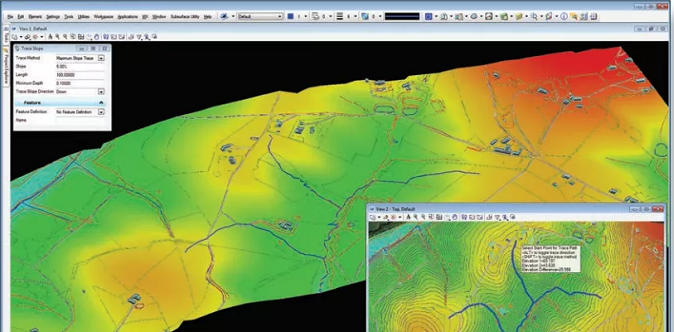

五.總圖/場地專業設計工具 OpenRoads

1. 融合地質數據，利用測繪數據，實景模型和其他的地形數據，創建和分析地形模型。豐富的模板庫，創建場地模型，優化開挖設計，靈活的道路模型設計，創建地下管網模型。

2. 利用測繪數據、實景模型和其它的地形數據，可與所有主流品牌的數據采集設備進行數據交換，幾乎可以處理所有的數據源：如原始數據、ASCII 測站/偏距/高差、ASCII XYZ。可以處理不同來源的勘測數據，降低昂貴的、多余的數據轉換。支持照片、點云生成的實景模型。

3. 創建和分析地形模型?？睖y數據、ASCII 文件、MicroStation 2D/3D 圖形和數字標高圖均可用作數據來源創建三角網。大量的分析工具，其中包括坡度、標高等分析工具。

4. 創建場地模型。允許對不同的設計方案進行快速的瀏覽，并能通過功能強大的場地模型工具對設計進行可視化的編輯。Site 模塊最大的優勢在于它能夠很容易的建立和修改設計。拖放式的編輯功能，可大幅的提高工作效率。

優化開挖設計。功能強大的可視化工具，能夠迅速展現設計成果?？捎糜诠こ添椖康目焖僭u估，從而選取最優的設計方案。

六.管道應力分析工具 AutoPIPE

AutoPIPE 是一套全 Windows 界面的管道分析軟件，其主要是計算當一管道系統受到靜荷載及動荷載時，系統所承受的容許應力、力和力矩及位移量。AutoPIPE 可以分析各種復雜管道系統：如地下埋管分析，波浪荷載，水錘效應，F(xiàn)RP/GRP 管道以及管道于鋼結構之間的協同分析。AutoPIPE 同時具備面向對象的圖形技術和動態表單的輸入及輸出，并且有機的結合。此外高階的分析能力是其他軟件無法比擬的。

獨一無二的直覺式使用界面

直覺式的使用界面在管道系統的建立及修改方面可以節省許多的時間。在圖形上點取一點，你就可以隨時插入、修改或者刪除一個管件，支撐或一個載荷。對模型的任何一步操作后，應力分析模型都會實時的更行。

除了標準的圖形輸入界面外。AutoPIPE 也提供 Grid 表單式的輸入。兩種輸入方式可以同時作用，及時更新。在表單里，各種管件和荷載可分別歸類于不同的表格并可以依大?。ㄈ绻軓交蜷L度）來排序，這樣你就可以快速檢驗輸入的數據是否正確。此外 AutoPIPE 具備 99 次撤消/恢復功能，可以實時恢復先前的錯誤操作。

高階分析功能

AutoPIPE 提供獨特的功能，包括地下管道、海上 FPSO 平臺、海底管道分析以及動態荷載、非線性約束等，此外 AutoPIPE 也具備局部應力計算、時程分析、流體瞬間變化及安全閥計算、管架縫隙及摩擦力計算、夾套管計算及提供 25 種管道規范。

圖形化顯示分析結果

結果分析后，你可以點去圖形上的任一物件來讀取它的應力、變形、力和力矩。此外 AutoPIPE 會以顏色來表示管道的應力分布，讓你很快的知道超出容許應力的部分，以節省讀取大量報表的時間。AutoPIPE 提供超過 500 種的荷載組合，你可以過濾、排序及顯示最大的結果值并以表單的方式顯示于屏幕之上。

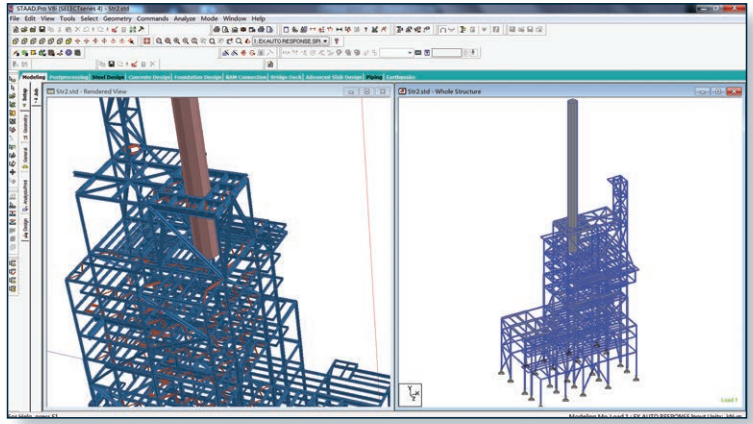

七.結構分析專業工具 STAAD.Pro

STAAD.Pro 是一個全面集成的有限元分析和設計解決方案，包括良好的用戶界面、可視化工具和國際設計規范。用于分析受靜力載荷、動力響應、土壤結構相互作用或風力、地震及移動載荷影響的幾乎所有結構類型，目前在全球近百個國家中已超過160,000 家用戶。

STAAD.Pro 具有一系列高級分析功能，包括線性靜力分析、反應譜分析、時程分析、纜索分析、推覆分析和非線性分析，為您的工程團隊提供了一個可擴展解決方案，隨時滿足項目的各項需求。無論設計結構時采用何種材料以及何種規范，STAAD.Pro 都可以幫助您輕松滿足設計需求，這包括美國、歐洲（包括歐洲規范）、北歐、印度和亞洲的規范，甚至還可以滿足 AASHTO、ASCE52、IBC 和美國鋁材規范等特殊規范。目前的 STAAD.Pro 中文版本已經支持中國的鋼結構規范（GB50017），荷載規范（GB50009）以及抗震規范（GB50011）。

STAAD.Pro 是獲得 ISO9001 認證的軟件，并且完全達到了核工業嚴格制定的軟件驗證標準（10CFR Part 50、10CFR 21 及 ASME NQA-1-2000）。

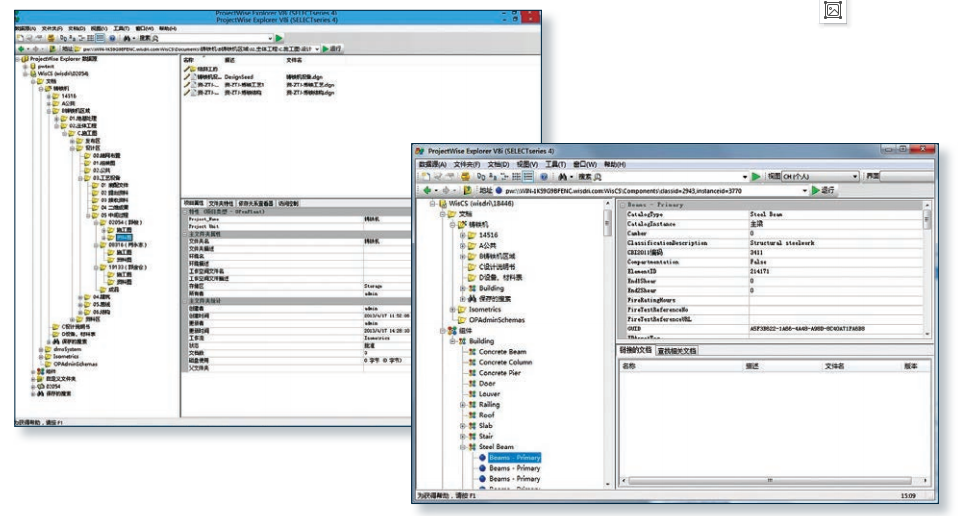

八.協同平臺 ProjectWise

Bentley 公司提出工程生命周期管理的概念，ProjectWise CONNECT Edition 正是基于此概念而產生，它把項目周期中各個參與方集成在一個統一的工作平臺上，改變了傳統的分散的交流模式，實現信息的集中存儲與訪問，從而縮短項目的周期時間，增強了信息的準確性和及時性，提高了各參與方協同工作的效率。

ProjectWise CONNECT Edition 工程內容管理及協同工作平臺技術服務合同，通過此平臺可以希望達到的目標可以概括為：

• 在分散的團隊間搭建連接人員與信息的橋梁

全球化已經改變了我們的工作方式，讓我們有機會與全球各地的人們展開項目協作。ProjectWise Design Integration 軟件能夠幫助您在地理上分散的團隊間搭建連接人員與信息的橋梁，以便管理、查找和共享 CAD 和地理空間內容、項目數據以及業務文檔。使用 ProjectWise Design Integration，您可以確保緊密集成的多專業工作流程管理，從而加快項目文檔的共享和重復使用，并可利用可追蹤功能支持閉環流程，以縮短工期和推進項目。

• 與多專業團隊開展協作

通過在分散的團隊間實現全球工作共享，簡化您的設計工作流。打破地理和技術上的界限，確保每個人都能查找、共享和重用項目信息、工程數據和通信內容，積極參與團隊協作。

—在不同的組織間安全地共享文件 ；

—定義可以查看和編輯項目內容的用戶；

—使用 Microsoft Active Directory 管理用戶身份驗證 ；

—控制組、用戶和文檔層級訪問 ；

—在 ProjectWise 管理的 PDF 內啟用數字簽名。

• 提升項目效率和項目交付質量

避免數據丟失、版本控制問題以及電子郵件、FTP 和其他非受管通信的延遲。利用優化的可靠性和可追蹤功能，創建并管理進行中的工程 項目。借助項目信息管理功能，您可以降低未經授權訪問的風險，并消除冗余數據。

—集成 CAD 設計應用程序；

—提供多種格式的文檔 ；

—為文檔和工程內容創建索引 ；

—使用強大的搜索功能查找文檔和內容 ；

—創建并管理文件版本 ；

—追蹤文檔在整個生命周期內的所有變更 ；

—管理所有參考文件和關系；

—從 ProjectWise Explorer 當中即可查詢到與當前所選 DGN/  DWG 文件存在參考關系的所有關聯文檔 ；

—查找參考了任意給定工程圖文件的所有文件；

—在檢出主 CAD 文件時自動訪問所有連接的參考文件。

九.實景建模 ContextCapture

使用 ContextCapture，您可以快速為各種類型的基礎設施項目生成最具挑戰性的反應現實環境的三維模型。而這一切，都源自您拍攝的普通照片。不需要昂貴的專業化設備，您就能快速創建細節豐富的三維實景模型，并使用這些模型在項目的整個生命周期內為設計、施工和運營決策提供精確的現實環境背景。

您不必在專業采集設備和相關培訓方面投入很多時間和成本，就能經濟實惠地開發精確的實景網格。您可以使用普通相機拍攝的超過 100 億像素的照片輕松生成三維模型，獲得精細的細節、銳利的邊緣和幾何精度。

• 集成地理參考數據；

• 執行自動空中三角測量/重建；

• 采用可擴展的計算能力；

• 生成二維和三維 GIS 模型；

• 整合位置數據；

• 測量和分析模型數據；

• 發布和查看支持 Web 功能的模型。

十.可視化渲染軟件 LumenRT

擁有 Bentley LumenRT，您無需成為計算機圖形專家，便可將數字化栩栩如生的特性與基礎設施模擬設計整合，為項目利益相關方創造震撼的視覺效果。這一革命性的實時可視化工具不但可供 AECO 行業的專業人士輕松使用，還能制作極其精美并易于理解的可視化文件。使用 Bentley LumenRT 您可以：

• 運用包括各式車輛在內的運動元素以及使用各類車輛、移動的人、隨風而動的植物、在某個季節微風吹拂下?lián)u曳的樹木、云卷云舒、潺潺流水以及更多元素模擬交通實況，讓基礎設施模型更有生氣；

• 輕松生成能吸引注意力、 電影級別的圖片和視頻；

• 使用 Bentley LumenRT LiveCubes 與所有利益相關方共享交互式、呈現三維虛擬實境的演示；

• 在 MicroStation 中直接創建 Bentley LumenRT 場景，包含 V8i SELECTseries 和 CONNECT Edition，Autodesk Revit，Esri CityEngine，Graphisoft ArchiCAD，Trimble Sketchup 以及從更多領先的三維交換格式中引入元素。

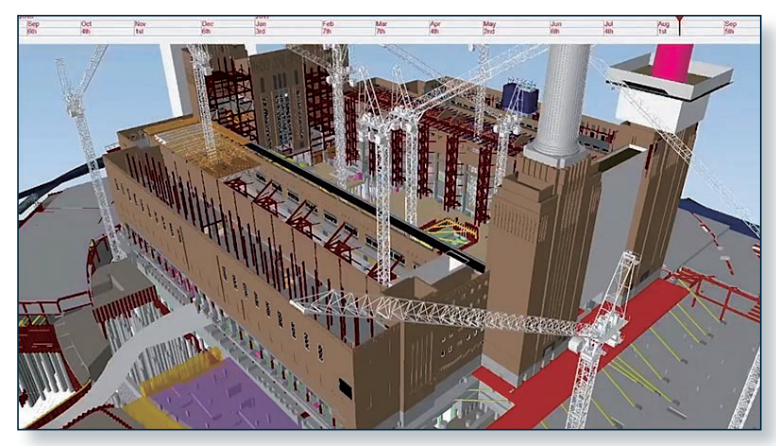

十一.施工可視化 4D Synchro

SYNCHRO 提供具有高度數據互用性的數字技術，推動建筑行業從傳統的二維規劃和獨立的工作流演變?yōu)楦叨葏f(xié)作和高效的四維可視化規劃和 VDC 項目管理流程。

SYNCHRO 專門提供單個技術解決方案來創建您的方法，并精確可視化、分析、編輯和跟蹤您的整個項目，包括項目進度和臨時任務。該可視化和數據豐富的環境有助于所有團隊成員參與到清晰可見的流程中，以從招標、施工、調試直至移交優化各個類型的施工項目，因此就可以持續改進、消除浪費和增加價值。

• SYNCHRO PRO 通過單一的可視化四維界面，為團隊提供創建、分析、編輯、報告和管理項目的媒介；

• SYNCHRO Workgroup Project SYNCHRO 項目數據的訪問。是一個數據庫服務器，旨在協調對團隊環境中；

• SYNCHRO SITE 可在 iPad 上（目前在 Hololens 上）為團隊提供四維進度報告和資源狀態。將更新連接到 PRO 中的計劃；

• SYNCHRO Scheduler可提交申請免費使用。使用傳統的 CPM 方法進行規劃和安排。無三維/四維；

• SYNCHRO Open Viewer 可提交申請免費使用。以四維方式實現可視化，并與整個項目團隊進行協作。

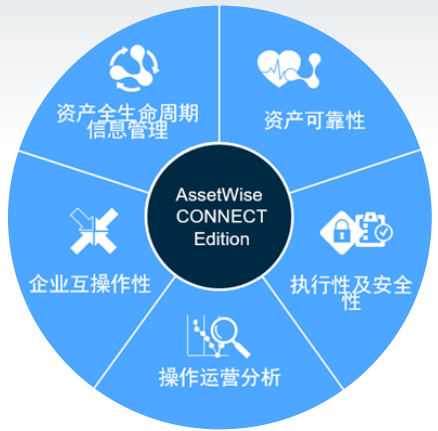

十二.工程數據管理平臺及資產運維平臺 AssetWise

AssetWise 由互聯數據環境（CDE）支持的一套應用程序和云服務，它通過工程完整性管理設計、建造和運行生命周期各個階段的數字資產信息，以確保整個生命周期資產價值的安全、可靠和經濟高效服務（降低資產總成本）。

AssetWise 整合資產全生命周期中資產相關信息：

• IT（包括 ERP、計劃、財務系統）

• OT（包括 SCADA 系統）

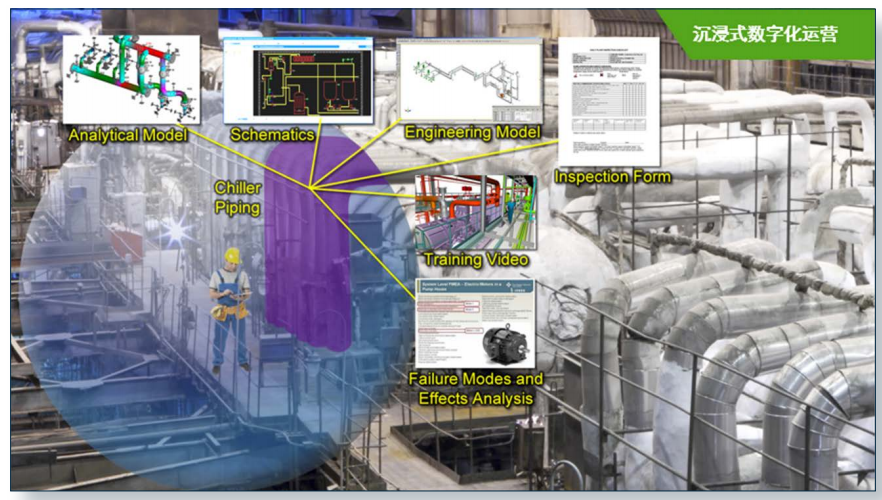

• ET（包括設計圖紙、三維模型等）

AssetWise CONNECT Edition 以前所未有的方式提供運營和維護決策支持。AssetWise 可以強化業務流程，提升資產性能，幫助您實現更高的資產投資回報。依靠 AssetWise 幫助您：

• 提高信息完整性；

• 增加長期可靠性和資產可用性；

• 確保遵從法規；

• 提高安全性，全面降低風險；

• 降低運營成本；

• 優化資產性能，延長資產的使用壽命。

案例分享

中國恩菲（黑龍江省哈爾濱市雙琦生活垃圾發電廠改建工程項目）

據了解，哈爾濱日產生活垃圾大約 3300 噸，目前生活垃圾處理以填埋為主，采用焚燒處理的生活垃圾每天僅 300 噸，占哈市生活垃圾總量不足 1/10。近年來，哈爾濱東部垃圾場、程家崗垃圾場、西南部生活垃圾處理場等紛紛達到使用年限被相繼關閉。“垃圾圍城”迫使哈爾濱急需找到垃圾處置新辦法。

雙琦生活垃圾發電廠原可日焚燒生活垃圾 300 噸。改建工程將對原有生產線進行技術改造，使之處理能力達到 500 噸，同時新建一條日處理生活垃圾 1200 噸的爐排式垃圾焚燒發電系統，項目經改擴建后日處理規模將達到 1700 噸，項目投資達 6.5 億元，采取 BOT 模式建設和運營。項目設計采用全套的 Bentley 軟件解決方案，基于ProjectWise 平臺，各專業采用 OpenPlant，ABD，BRCM，Prostructural 同步進行三維設計工作，縮短了項目周期。擴建工程已于 2013 年 4 月破土動工，2014 年年底建成投產。形成日處理生活垃圾 1700 噸的規模，這意味著哈爾濱將有一半的垃圾“變廢為電”。雙琦生活垃圾發電改擴建項目，將替代關閉的西南部垃圾場解決生活垃圾消納的問題。

湖北省電力勘測設計院（諾瓦布甘杰重油發電項目）

項目位于孟加拉國西部的諾瓦布甘杰市，總裝機容量 100MW，項目為湖北院 EPC 總承包，用于向孟加拉國家電網輸送電力，電廠由 12 臺8924KW，重型柴油發動機組，配 7 臺余熱鍋爐所需的主副機設備。工程特點結合湖北院在發電項目數字化設計推廣應用的實際情況，決定對本工程全專業采用數字化設計，各專業采用 Bentley 數字化設計專業平臺，對全廠進行布置設計，采用協同設計管理平臺對設計資料、過程文件、設計成品等文檔進行過程控制、管理及歸檔。覆蓋全部專業包括：熱機，化水，電控，土建等全部相關專業。

采用 Bentley 公司的數字化工廠設計系統解決方案，并通過我院的二次開發和定制，形成了一套高效、合理的適合發電行業的解決方案。

通過以 MicroStation 為基礎平臺的工廠數字化設計系統以及協同平臺 ProjectWise，完成了布置設計以及設計過程中上下游資料互提、模型校審等協同設計工作。

基于 Bentley 軟件作為數字化平臺。各專業同步并行設計，使用ProjectWise 來實現協同管理。同時采用了數字移動應用解決方案，使用 iPad 端實現設計與現場的數據同步共享。采用 Bentley 的設計系統，最大程度的減少了設計差錯的出錯率，實現了設計進度的全程控制，通過數字化移交技術，實現了施工現場零碰撞，精準的材料管理。數字化數據也為項目創造了更多的價值。

Enipro Sp.z o.o （波蘭鍋爐催化反硝化和除塵氣體安裝工程）

為了減少波蘭 Plock 的大氣污染，這個 1000 億美元的項目需要Enipro Sp.z o.o（Enipro）進行概念性研究，生成施工包，并提供詳細的工程和建造文件，以便安裝來自 PKN ORLEN 聯合熱電廠鍋爐的催化反硝化和除塵氣體。為了在加快項目進度的同時滿足這些要求，同時優化成本，Enipro 需要實施一種集成的建模和分析方法。

使用 OpenPlant, AutoPIPE 和 ProSteel, Enipro 根據歐盟標準創建了管道安裝的 3D 模型，所有專業都可以訪問該標準進行詳細的設計和分析。Bentley 集成的可互操作軟件提供了一個協作平臺，可加速信息共享，使團隊能夠提前降低項目成本并滿足項目交付成果。使用 OpenPlant Modeler 創建管道安裝的 3D 模型，該團隊縮短了設計時間，最大限度地減少了沖突，并加速了協作。AutoPIPE 最小化了管道應力計算時間，而 ProSteel 實現了多學科整合并增加了車間圖紙生產。Enipro 使用 OpenPlant Isometric Manager 來生成等軸測圖，將技術文檔的項目交付時間縮短了 20％。

通過使用 Bentley 軟件實施協作 3D 建模和分析方法，Enipro 縮短了設計時間，將項目成本和交貨時間縮短了 20％，并最大限度地減少了施工期間的沖突。Bentley 軟件的靈活性和互操作性增強了協作和工作質量，優化了生產力并減少了返工。環境方面，完成的項目將減少城市大氣中的氮氧化物和粉塵排放污染物。
